Parco macchine tutto a controllo CNC

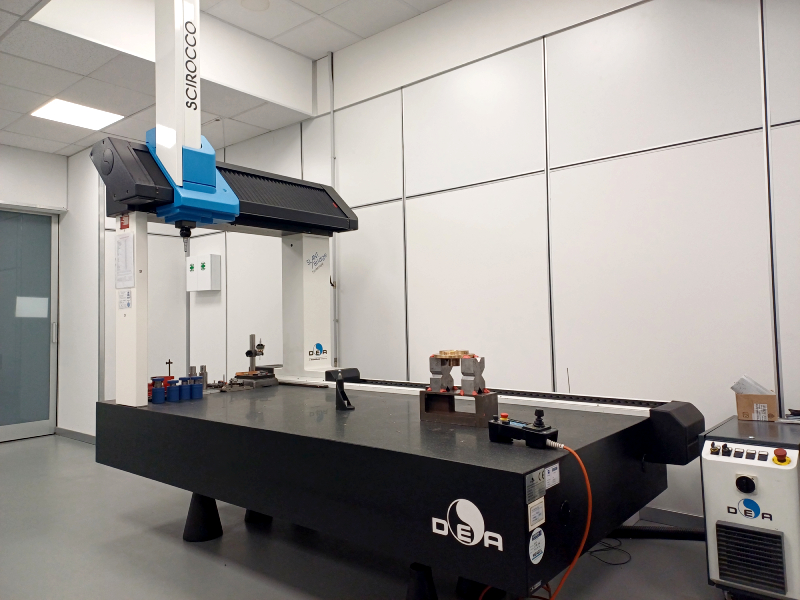

CMM DEA HEXAGON mod. Scirocco 201009
Corse: X 2000 | Y 1000 | Z 870
Max peso pezzo KG 4000
Incertezza norma ISO 10360/2
mpe 3.8 +4L/1000
CMM DEA GLOBAL PERFORMANCE 071007
Corse: X 1000 | Y 700 | Z 700
MAX peso pezzo Kg.700
incertezza norma ISO 10360/2
mpe 2.5+4L/1000
Software PCDmis CAD++
Macchina di misura 3D ottica OGP modello Flash CNC 300
Corse: X 300 | Y 300 | Z 250
Precisione XY: E2 = 1.8+5L/1000
Precisione Z: E1 = 3.4+5L/1000
Software: Zone3

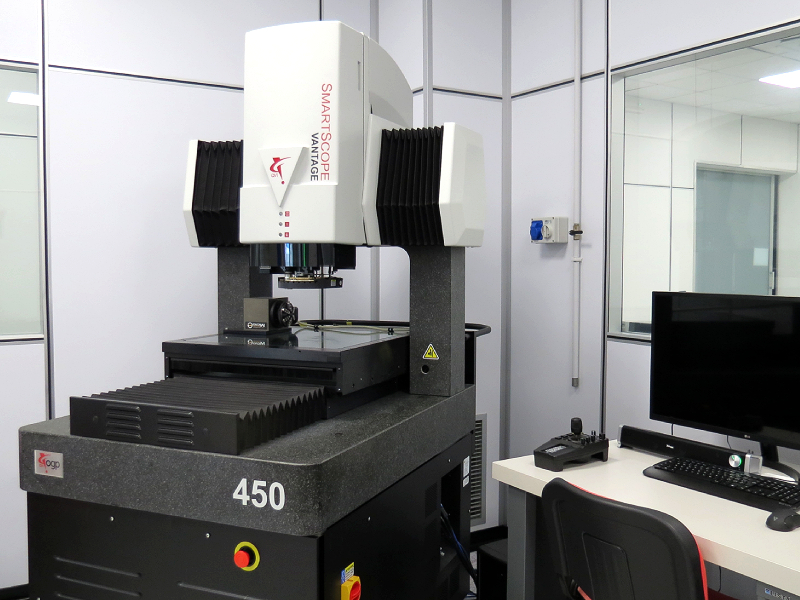

Macchina di misura 3D ottica OGP modello Vantage 450
Corse: X 450 | Y 450 | Z 250
Precisione XY: E2 = 1.5+4L/1000
Precisione Z: E1 = 2.5+5L/1000
Software: Zone3

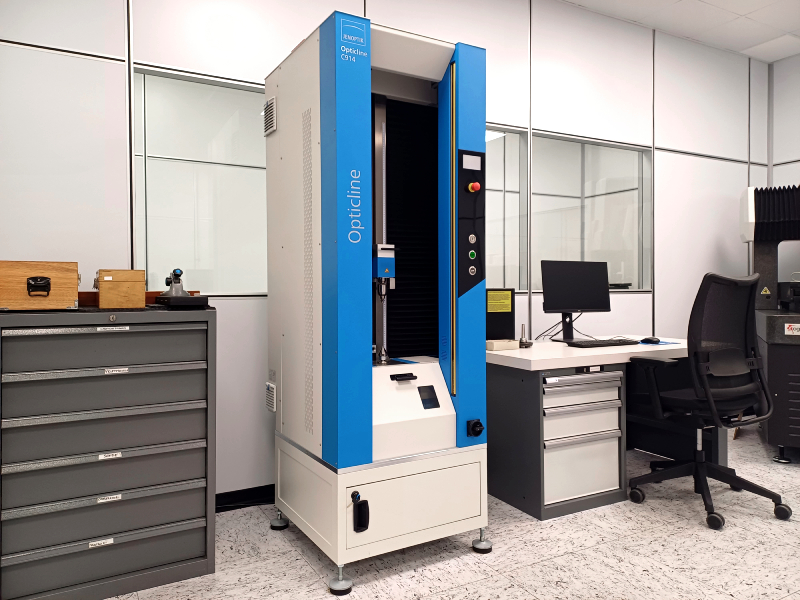

Macchina di misura ottica Jenoptik Hommel Etamic modello Opticline C914
Max. diametro = 140 | Max lunghezza = 900
Precisione diametri = 1.0+D/200
Precisione lunghezze = 2.6+L/200
Software: Tolaris

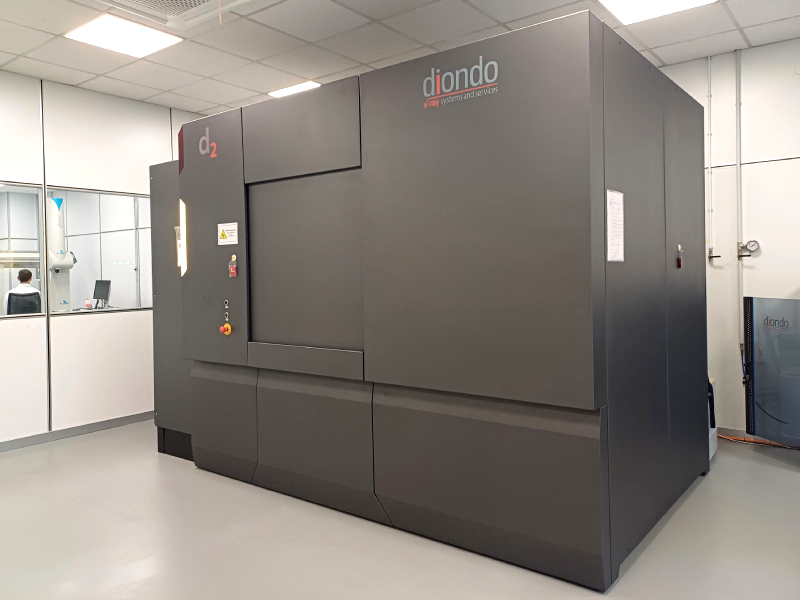

Tomografo di ultima generazione modello diondo d2
Volume scansionabile max 320 x 265 mm
Volume scansionabile con multiscan 550 x 680 mm
Incertezza presa punto norma VDI/VDE 2630 = 5+L/100
Peso max tavola rotante Kg. 50
Features abilitate:
- Rilievi dimensionali cromatiche e metrologiche
- Porosità
- Analisi spessori
- Traduzione file in formato STL
Software: diControl / VGSTUDIO MAX
Calibri primari:
Sfera diametro 25 certificata biennalmente
Blocchetti piano paralleli da mm. 100 a mm. 700 certificati biennalmente
Anello campione
Le macchine di misura tutte in grado di importare modelli matematici IGES STEP ed STL
Sono certificate Accredia biennalmente e periodicamente verificate nel mantenimento delle prestazioni.
