KSCAN-Magic
Scanner 3D portatile KSCAN-Magic per oggetti medio grandi
KSCAN-Magic Upgrade Series, il rivoluzionario scanner 3D composito che integra laser infrarossi e laser blu in uno strumento versatile, si adatta a diverse applicazioni. Questo scanner 3D composito vanta cinque modalità operative standard: scansione di ampie aree con laser infrarossi paralleli, scansione ultra-rapida con incroci laser blu, scansione iperfine con laser blu paralleli, scansione di fori profondi con un singolo laser blu e un sistema fotogrammetrico integrato per ampie aree.
KSCAN-Magic offre velocità di scansione elevata, alta precisione e capacità di acquisire dettagli fini su grandi aree con un ampio campo visivo. Eccelle nella misurazione di superfici scure e riflettenti, ed è adatto per parti industriali come turbine eoliche, carrozzerie automobilistiche e attrezzature idroelettriche.
Caratteristiche Principali
- Cinque Modalità Operative
- Sistema di Fotogrammetria Integrato per Ampie Aree
- Scansione 3D Multi-spettro
- Velocità di Scansione fino a 4.150.000 Punti al Secondo
- Accuratezza fino a 0,020 mm
- Profondità di Campo di 925 mm

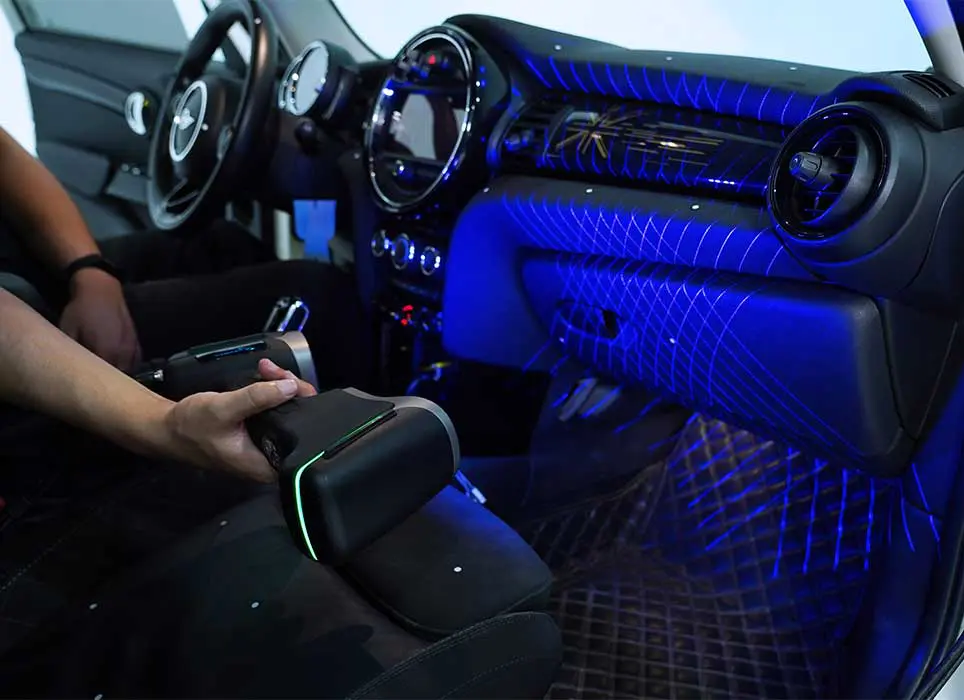

Misurazioni NDT di Grado Metrologico
Lo scanner 3D portatile KSCAN vanta un’eccezionale precisione di scansione fino a 0,020 mm. Quando abbinato al sistema di fotogrammetria MSCAN-L15, raggiunge prestazioni ancora superiori, con una precisione volumetrica di 0,015 mm + 0,012 mm/m. Questa tecnologia è fondamentale per eseguire testing non distruttivo (NDT) ad alta precisione, rispondendo alle esigenze di una vasta gamma di settori industriali.

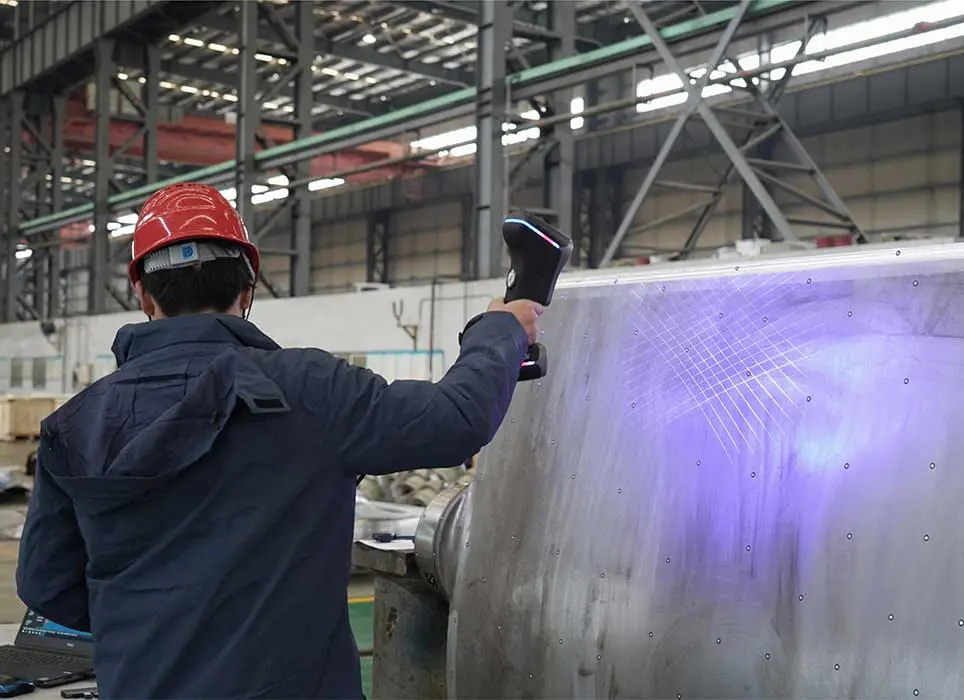

Usi Flessibili
KSCAN-Magic è leggero e portatile e può eseguire misurazioni 3D ovunque e in qualsiasi momento, indipendentemente da vibrazioni, temperatura e umidità. Inoltre, KSCAN-Magic è in grado di eseguire scansioni 3D su diverse superfici per acquisire dati 3D precisi offrendo ottime prestazioni anche nella scansione di superfici riflettenti e nere.
Scansione Ultra-rapida
Può effettuare una scansione 3D con 17 laser blu incrociati ed acquisire fino a 4.150.000 di punti al secondo, migliorando notevolmente l'efficienza del lavoro.

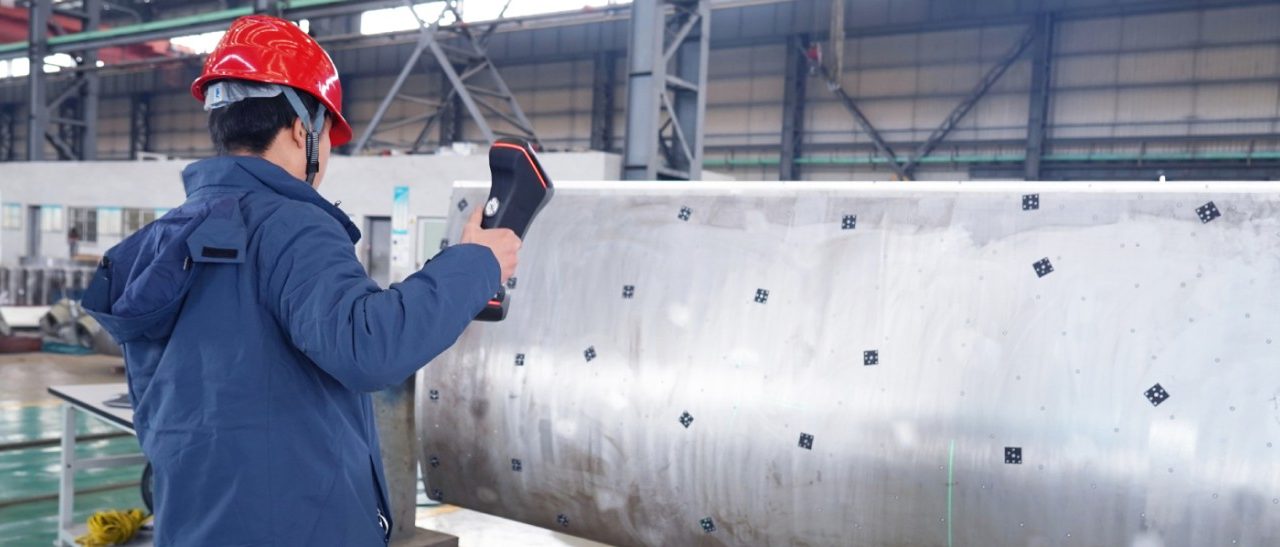

Sistema di Fotogrammetria Integrato per Ampie Aree
Il sistema di fotogrammetria infrarosso integrato, con una zona di acquisizione di 3760 mm x 3150 mm, può ridurre efficientemente gli errori accumulati causati dalle molteplici scansioni di ampie aree, garantendo precisione volumetrica. È particolarmente adatto per la scansione di oggetti di grandi dimensioni e per la misurazione efficiente senza compromettere la precisione.
Scansione Iperfine
Con 7 linee laser parallele blu, lo scanner 3D della serie KSCAN-Magic può ottenere con precisione dati completi di oggetti complessi, catturando facilmente ogni dettaglio con una risoluzione massima di 0,010 mm.

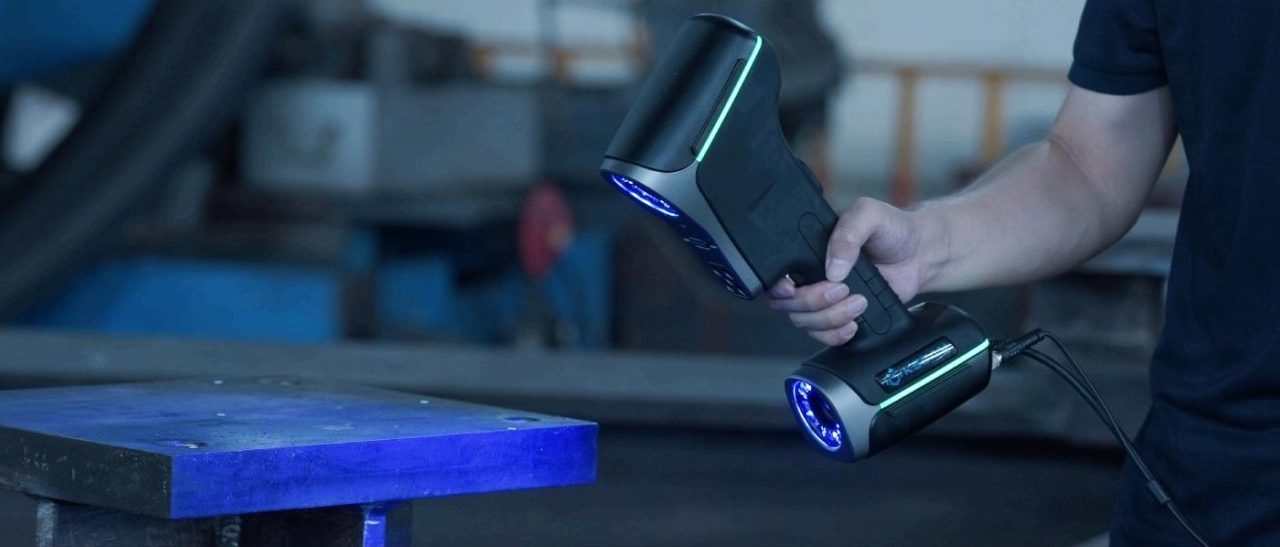

Scansione di Fori Profondi
Questa modalità può catturare con precisione dati 3D di fori profondi e aree di difficile accesso.

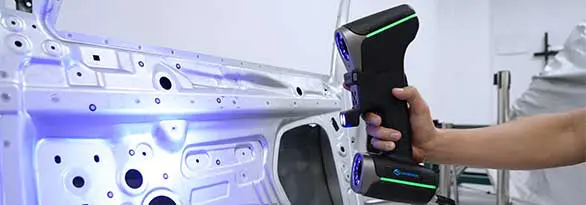

Ispezione Intelligente dei Bordi
KSCAN Magic offre un modulo opzionale per la valutazione intelligente dei bordi. Grazie all’utilizzo della misurazione ad alta precisione dei valori di scala di grigi, l’operatore può ispezionare in modo preciso features, come fori, asole e rettangoli di parti stampate e lavorate direttamente a bordo macchina, ottenendo costantemente risultati di misurazione ripetibili

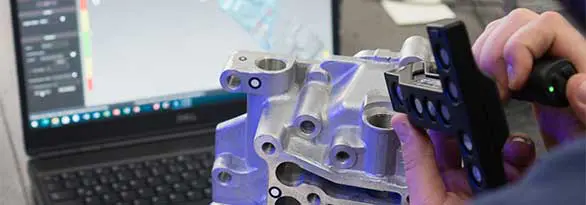

Tastatura a Contatto
Possibiltà di abbinare un tastatore K-Probe, offre una soluzione completa per tastare aree inaccessibili e parti dettagliate con precisione. Questa soluzione 3D progettata fornisce risultati accurati e completi.

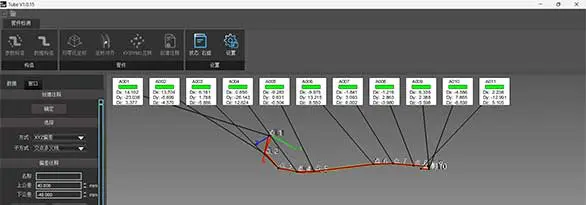

Misurazione di Tubi
Grazie alle varie modalità operative, KSCAN-Magic è in grado di effettuare la scansione 3D di tubi di diverse dimensioni e materiali. In combinazione con il software opzionale, può effettuare reverse engineering ed ispezione dei tubi.
Sistema 3D Automatizzato
Può essere abbinato al sistema di ispezione 3D automatizzato di Scantech, consentendo un dispiegamento senza sforzo e un controllo intelligente per condurre ispezioni automatizzate in batch.
K-scan Magic
Veloce e fluido, preciso e versatile
KSCAN-Magic Video
Con KSCAN Magic, le possibilità sono infinite, rendendolo la soluzione definitiva per tutte le esigenze di misurazione metrologica.
